一、设备结构:

     微机控制电液伺服实验系统主要由加载龙门框架、伺服直线作动器、伺服泵站、全数字多通道伺服控制器及计算机打印机、多通道伺服控制软件、拟动力软件、拟静力软件、以及其它必要的附件等组成。

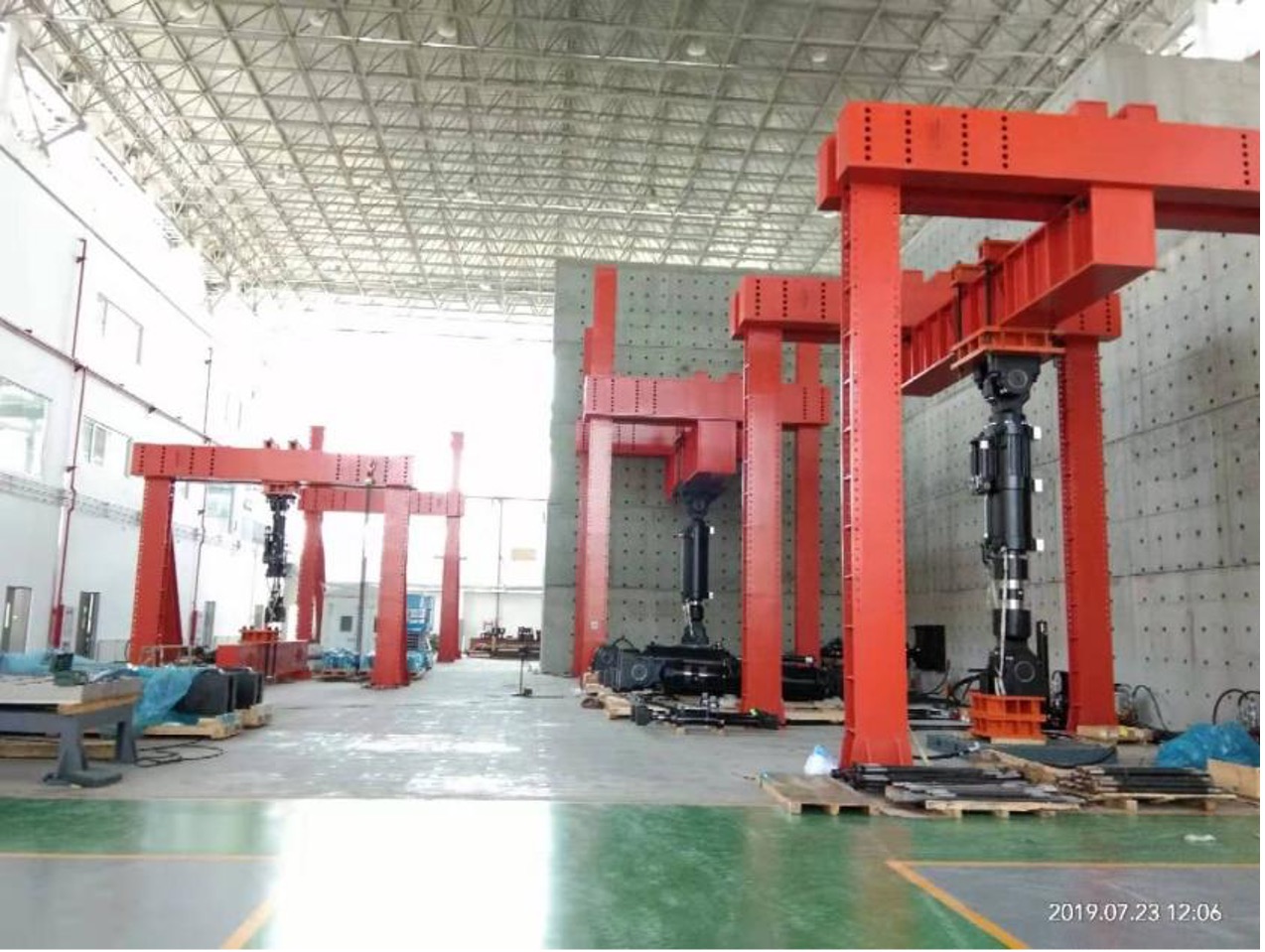

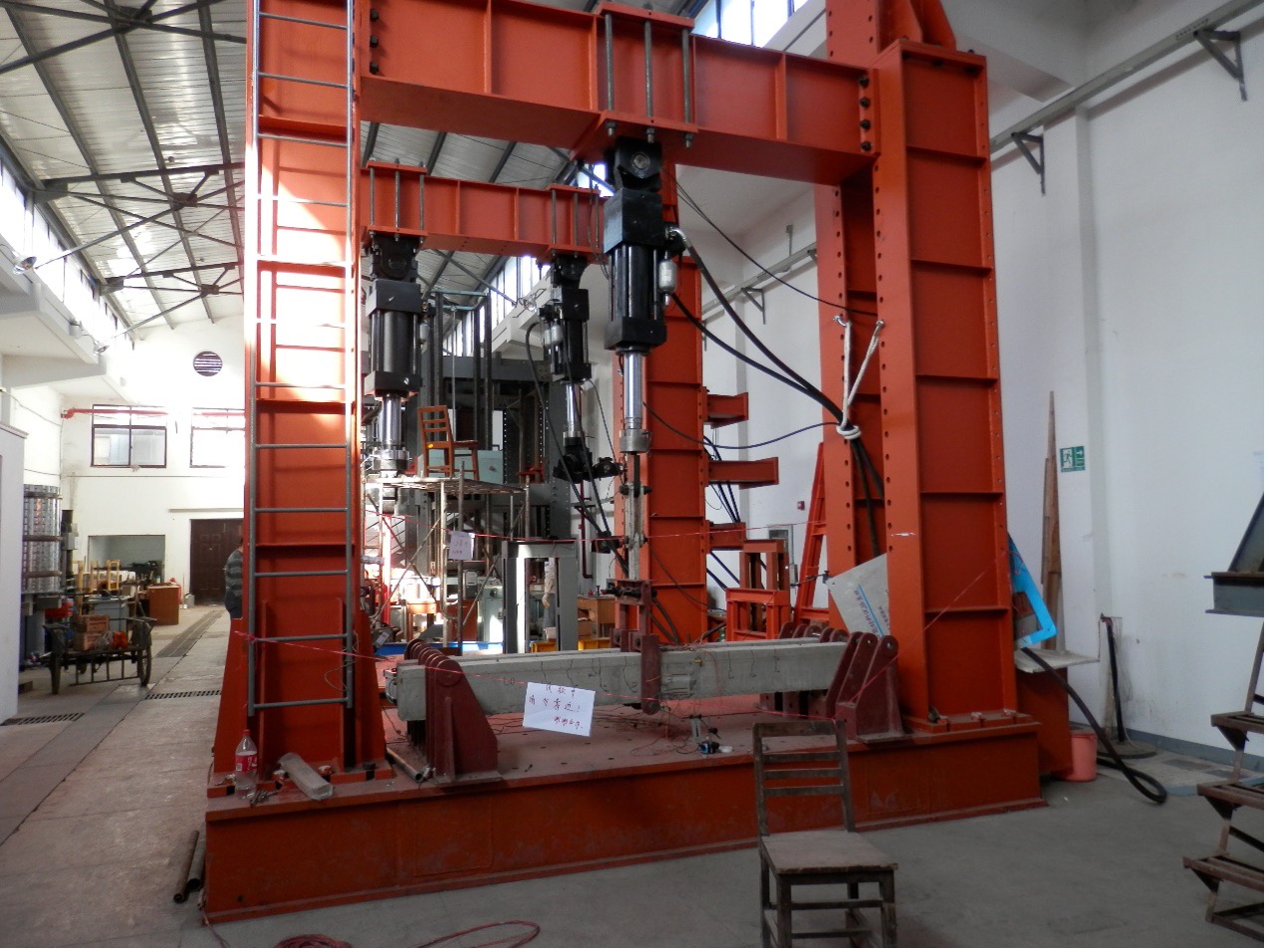

    主机为4立柱龙门框架式结构，伺服直线作动器上置于龙门架横梁。龙门架纵、横向梁上布置有对称吊耳;升降调整采用起重机吊装方式调整;活动梁采用铰制螺栓固定式结构(立柱孔配铰)，保证纵横梁的水平精度及试验过程中横梁保持锁止不动;龙门框架安装在地面，采用锚杆固定。负荷传感器安装在作动器下端面，用于测量试验负荷。

二、用途

主要应用于大学及科研机构对应的混凝土梁、柱、框架及其他构件的力学性能实验。

三、技术规格参数:

1.推力:±50-5000kN;拉力:10-2000kN;

2.负荷示值精度:±1%FS(5%-100%)

3.试验振幅:±1-200mm;

4.位移精度:±0.5%FS;

5.试验频率:0.01-20Hz;

6.结构形式:单出杆，拉压双向;

7.额定流量:0--2000L/min;

8、额定压力:21MPa;

9、过滤精度:5um;

10、控制波形:正弦波、三角波、方波、斜波等;

11、龙门架承载力5000kN,过载能力50%;

12、龙门架高度(距离地面)1米-10米;

13、跨距:(立柱轴线距离)1米-5米

备注:可拓展配置（例如拟动力、拟静力实验等），支持非标定制
